In questo paragrafo analizzeremo velocemente il montaggio di un sistema Intel all’interno dell’Aerocool XPredator ed il conseguente cablaggio posteriore ed anteriore. Anche per gli utenti poco esperti la procedura è molto facile: per prima cosa dovrete montare l’alimentatore alla base del cabinet, facendo attenzione a passare il connettore di alimentazione supplementare della scheda madre, da 4/8 pin, attraverso l’apertura laterale destra, quindi facendolo scomparire e passare dietro alla paratia d’installazione della scheda madre, per permetterne il passaggio dal foro superiore sinistro.







Fatto questo consigliamo l’installazione dei dischi rigidi, facendo attenzione a posizionarli in serie nel cage predisposto a scorrimento e facendo attenzione a posizionarli intervallati da uno slot, per favorirne la ventilazione ed il flusso d’aria verso le VGA. Fatto questo sarà necessario montare il lettore CD: dovrete togliere le mascherine frontali, facendo scorrere l’apposito meccanismo che potete osservare nella seguente fotografia:

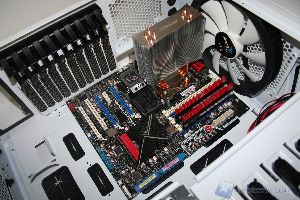

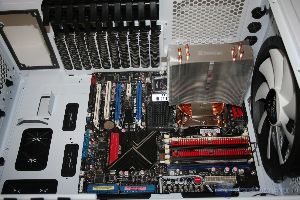

Fatto questo, e bloccato il lettore tramite il sistema di blocco laterale, si richiude il pannello frontale e si passa all’installazione della scheda madre. Se si possiede un dissipatore Intel, tramite il solito sistema push-pin, sarà possibile installarlo successivamente, altrimenti se volete potete già procedere ad installare il backplate del dissipatore della CPU, facendo attenzione a stendere un sottile velo di pasta termica alla base della CPU stessa. In sostanza, se la vostra scheda madre non è mini-ITX, dovrete prima montare i distanziatori nei fori per il formato ATX, serrarli molto bene – consigliamo una pinza larga 1cm durante quest’operazione, su ogni cabinet – e poi apporre la scheda madre, serrandola con le viti fornite nella confezione. Se avete un dissipatore aftermarket potete utilizzare il foro posteriore, che è molto pratico e vi aiuterà non poco all’atto della procedura. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre. Per fare un lavoro pulito consigliamo l’utilizzo delle fascette restringenti fornite in bundle. Giusto a titolo informativo riportiamo il cablaggio eseguito posteriormente, ma state certi che con una maggiore cura ed attenzione ai particolari il lavoro sarà ancora migliore. Terminata l’operazione vi consigliamo di connettere tutte le ventole che avete a disposizione.

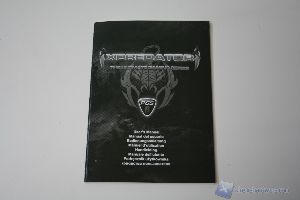

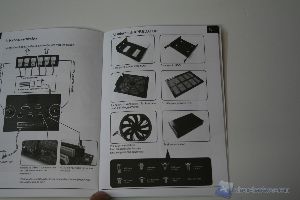

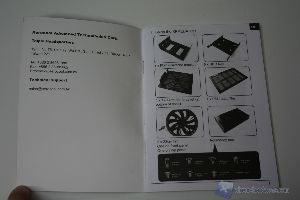

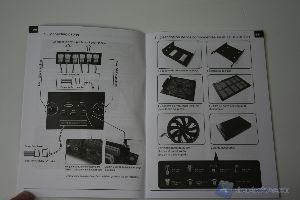

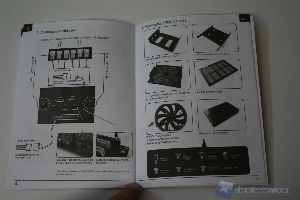

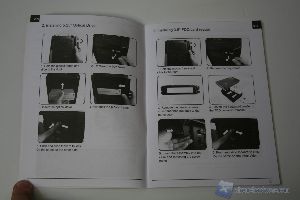

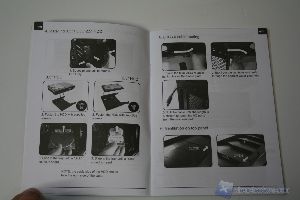

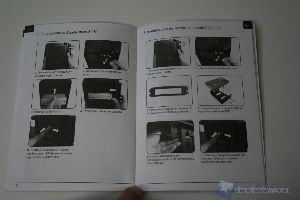

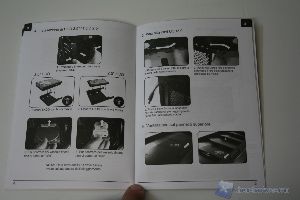

Riportiamo qui le fotografie del manuale, di modo che così possiate valutare direttamente tutte le caratteristiche tecniche del cabinet in esame:
